推拉力计

微焊点强度测试仪

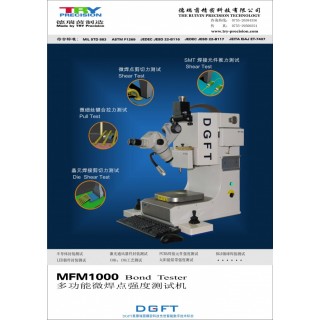

一、 产品介绍

 MFM系列 多功能推拉力测试仪（微焊点强度测试仪器）是用于微电子封装和PCBA电子组装制造及其失效分析领域的专用动态测试仪器，是填补国内空白的微电子和电子制造领域的重要仪器设备。

该设备测试动作迅速、准确、适用面广、测试精度高，适用于半导体IC封装测试、LED封装测试、光电子器件封装测试、PCBA电子组装测试、汽车电子、航空航天、军工等等。 亦可用于各种电子分析及研究单位失效分析以及各类院校教学和研究领域。

二、 特点

1.        自主研发制造的高频响、高精度动态传感器. 坚固机身设计, 机身测试负荷能力高达500KG.

2.        优异的设备操控性能，全方位保护措施，可自由摆放的左右摇杆控制器,操作手感舒适的摇杆控制器。

3.        抗干扰能力强，没有信号传输线受电磁干扰的机会．

4.        中间无需信号二次放大处理，减少二次放大处理所导入的干扰误差．

5.        真正实现了同一测试模块一台机器校准，多台机器互换使用的功能．（不损失精准性能）

6.        专用软件功能大、操作简易，多种数据输出格式与输出格式

7.        自带SPC等多种数据统计功能

8.        完美匹配工厂SPC网络系统

三、三大技术

DGFT智能数字技术

所有测试传感器模块均采用本公司特有的智能数字技术(DGFT), 极大的优化了测试模块适应各种不同类型的测试环境的能力,确保同一测试模块工作在不同主机上测试数据的可靠一致性。

该技术基于高性能ARM芯片群构成的实时控制和实时数据采集系统,具有设备实时响应速度高,测试动作精准,测试数据可靠的特点.抗干扰能力明显优于基于模拟传输的控制系统.

基于DGFT技术的数字式测试模块,极大地减少了测试传感器的模拟量信号传输距离,以测试模块为数字式数据单元的设计理念,在测试模块单元内完成模拟信号的数字化转换,避免了模拟信号长距离传输的信号衰减和电磁干扰。

Auto-Range技术

设备所有测试传感器均采用自动量程设计,全量程范围一致的分辨率（16BitPlus超高分辨率），客户在测试前无需在软件端做繁杂而且耗时的档位设定。

VPM垂直定位技术

所有测试传感器模块均采用本公司专利的垂直位移和定位技术, 确保精准可靠的测试状态和精密快速的定位动作。

四、 测试功能

 微焊点剪切力测试         微细丝键合拉力测试

 Shear Test                   Pull Test晶元焊接剪切力测试        SMT焊接元件推力测试

五、测试模块Test Module

拉力测试Wire Pull Test

 拉力100G WirePull 100G            100g/50g/25g/10g            （自动量程切换）

 拉力1KG WirePull 1KG            1000g/500g/250g/100g          （自动量程切换）

 拉力5KG WirePull 5KG            5000g/2500g/1250g/500g        （自动量程切换）

 拉力10KG WirePull 10KG            10Kg/5Kg/2.5Kg/1.25Kg        （自动量程切换）

推力测试Ball/Die Shear Test

 推力250G BallShear 250G           250g/100g/50g/25g             （自动量程切换）

 推力5KG BallShear 5KG         5000g/2500g/1250g/500g            （自动量程切换）

 推力100KG DieShear 100KG      100KG /50KG/25KG/10KG           （自动量程切换）

 推力200KG DieShear 200KG     200KG /100KG/50KG/25KG           （自动量程切换）

六、设备系统通用参数 Equipment General Specifications

                                     宽度Width              620mm（包括左右摇杆控制器）

 设备尺寸Machine Footprint   高度High               700mm

                             长度Depth               520mm

 设备重量Weight                                               65KG

 电源供应Power Supply                                    220VAC@4.0A50-60HZ

 压缩空气供应Pneumatic Supply                                  4.5-6Bar

 真空供应Vacuum Supply                                         550mm Hg

 气体供应连接Air Connection                      6mm外径（OD）/4mm内径（ID）

 控制电脑Control PC                   联想LENOVO/戴尔DELL/或适应设备的兼容PC

 系统软件平台Software Basa for PC                            Windows XP-SP3

 显微镜 Microscoper               标准配置60倍（Option:可选Leica/Nicon/Olympus）

 X轴行程X Axis Travel                                             65mm

 X轴分辨率X Axis Resolution                                        <0.125um

 Y轴行程Y Axis                                                  55um

 Y轴分辨率Y Axis Resolution                                     <0.125um

 Z轴行程X Axis Travel                                              60mm

 Z轴分辨率X Axis Resolution                                      <0.125um

 Z轴测试高度定位精度Z Axis Accuracry for Shear High                <±1um

 Y轴最大测试力Max Force for Y      200KG for MFM1000、MFM1500/400KG for MFM2000

 Z轴最大测视力Max Force for Z                                    20KG

机器可承受最大力Max Force for Machine Body                        500KG
