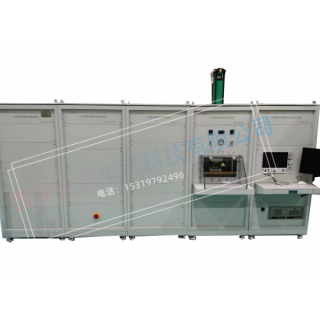

系统概述：
功率半导体换向时间测试台，主要由可调的正向导通电流、可调的反向电压等电路组成，及信号采集、恒温压机等组成。工作方式为自动，气动。操作简单，界面友好，且可重复性好。
电路换相关断时间定义为外部切换主电路后，通态电流降至零瞬间，和器件能承受而不致转折的断态电压急剧上升过零或最早的低的正值瞬间之间的时间间隔。其测试原理是在反向恢复测试后施加特定电压上升率的再加电压，调整电压和电流的间隔时间找到临界值，读出电流下降到零点到电压上升到零点的时间。
测试的电压和电流波形同时被采集到示波器，并由示波器与工控机直接通讯，工控机能对波形进行采集及分析，可将测试转化为相应的文档（EXCEL）处理。将采集给计算机，计算机经过处理计算后，将测试数据以表格形式显示并可进行编辑和打印。
系统单元及参数条件：
|
序号 |
项目 |
参数 |
备注 |
|
|
1 |
换向关断时间测试 |
正向电流范围 |
200-5000A 分辨率10A，精度满量程±3% |
|
|
电流下降率 |
1.5A/μs、4A/μs、10A/μs、40A/μs、100A/μs |
1.5A/μs只能在1000A以下 100A/μs很难实现 |
||
|
*反向电压 |
250V、500V、1000V、3750V |
|
||
|
反向电流测量范围 |
2500A |
|
||
|
反向恢复时间测量时间 |
2000μs |
|
||
|
反向恢复电荷测量范围 |
200-30000μC |
|
||
|
正向电流宽度 |
2-5ms |
|
||
|
积分设定时间范围 |
10-2000μs |
|
||
|
再加电压幅值 |
1000V-8500V； 分辨率10V，精度满量程±3% |
电压高器件很难选建议还是用800V-4500V电源范围；
|
||
|
反向电压幅值 |
100-250V，连续可调 |
|
||
|
*dv/dt范围 |
10V/μs-500V/μs；连续可调，分辨率10V/μs |
这个做连续的成本太高 建议分档：10、50、100、200、500V/us, |
||
|
再加电流 |
≥100A |
建议≥50A |
||
|
关断时间测量范围 |
10μ500μs |
|
||
|
2 |
数据采集和处理单元 |
示波器 |
带宽不低于350MHz，采样率不低于2.5Gs/s |
s's已采购带宽350M |
|
电压采集 |
量程、带宽满足阳极电压、门极电压测试需求 |
|
||
|
电流采集 |
量程、带宽满足阳极电流、门极电流测试需求 |
|
||
|
3 |
其他要求 |
*安全防护要求 |
高压测试前可选低压预测试验证系统安全及连接良好、完备的人身安全防护、测试结束电容自动放电、测试过程中短路保护（非短路测试）、被测器件防爆保护 |
|
|
试品控制方式 |
光纤控制 |
|
||
注：以上参数能够同时实现并独立可调同时能够测试反向恢复电荷Qrr、Qra，反向恢复电流IRM、反向恢复时间trr、ta，tb，s（软度因子），恢复能量Eoff。
