系统概述：

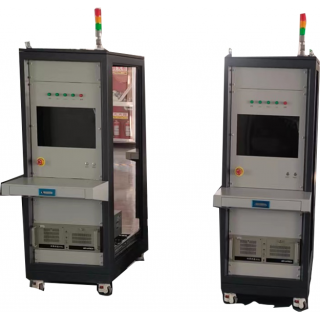

针对IGBT的静态参数而研发的智能测试系统，功率3500V、1500A（可扩展），自动化程度高，按照操作人员设定的程序自动工作。计算机记录测试结果，测试结果可转化为文本或EXCEL格式存储，工作时序、开关的动作状态、数据采集等均由计算机和PLC共同完成。
测试方法灵活，可测试单个单元和多单元的模块，系统安全稳定，整体采用轮式机柜集成测试，具有简洁的人机交互界面（计算机）和良好的保护措施，操作简单，移动方便等特点。
系统单元及参数条件
|
栅极 发射极 |
Vges：1-40V 分辨率0.1V Iges：0.1-10uA 分辨率0.01uA Vce：0V |
|
集电极 发射极 |
Vces：100-3000V 分辨率10V Ices：100uA-5mA 分辨率10uA |
|
栅极发射极阈值电压 |
Vge(th)：1-10V 分辨率 0.1V |
|
集电极/发射极 饱和电压 |
Vce(sat)：0.2-5V 分辨率0.01V Ice：10-100A 分辨率1A |
|
二极管 压降 |
VF：0.01-5V 分辨率0.01V IF：1-100A 分辨率r 1A Vge：0V Vces：100 |
|
二极管反向最大可恢复直流电压 |
Vces：100-3000V 分辨率10V Ices：100uA-5mA 分辨率10uA |
