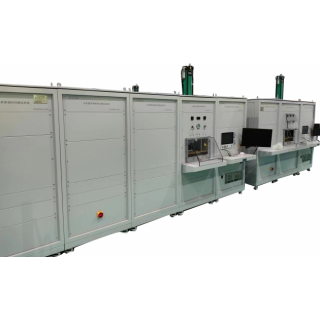

系统概述：
本设备适用于模块及平板型晶闸管及整流管断态电压临界上升率、通态峰值电压、关断时间、恢复电荷以及反向恢复电流和反向恢复时间的测量。本设备 符合国家JB/T 7626-2013标准〖反向阻断三极晶闸管〗测试方法。
系统单元：
|
电流上升率 |
di/dt |
|
关断时间 |
Turn off time |
|
恢复电荷 |
Recovery charge |
|
示波器 |
Oscilloscope |
|
计算机单元 |
Computer unit |
|
反向恢复电流 |
Reverse recovery current |
|
反向恢复时间 |
Reverse recovery time |
|
接口切换单元 |
Interface switching unit |
|
自动恒温压力夹具 |
Automatic thermostatic pressure clamp |
|
断态电压临界上升率测试单元 |
Off-state voltage critical rise rate test unit |
参数指标：
|
断态电压临界上升率 测试单元 |
断态电压测试范围：500-4000V、分辨率、1V精度±5%； 电压过冲范围：500-4000V：+10%；（800V以下时按dv/dt=500V/μS验收） 电压上升率：200V/μS、500 V/μS、1000V/μS、1500 V/μS、 2000V/μS共5档，精度±10% 按模拟负载为 2.2nF电容器校准；准线性电压上升率/ 测试频率：单次 |
|
关断时间测试单元 |
通态电流测试范围：200A-3000A 分辨率：1A 精度±5%； 工作频率： 0.2-0.5Hz； 关断时间测试范围：5-1500µs； 通态电流脉冲底宽: ≥4ms； 反向电压：50-200V连续可调，分辨率 1V； 精度±5%； 再加电压范围：500V-4000V，分辨率 1V； 精度±5%； 再加电压上升率e：分为 30V/µs、100V/µs、300V/µs三档,精度±10%； 电流下降率：分为 10A/µs、20A/µs两档，精度±20%； |
|
恢复电荷、反向恢复电流、 反向恢复时间测试单元 |
通态电流测试范围：200A-3000A 分辨率：1A 精度±5%； 工作频率：0.2-0.5Hz； 通态电流脉冲底宽: ≥4ms； 反向电压：50-200V连续可调，分辨率 1V； 精度±5%； 恢复电荷测试范围：500-20000µs；精度±50µs±5%； 电流下降率：分为 10A/µs、20A/µs两档，精度±20%； 可测试反向恢复时间trr、反向恢复电流IR； |
|
自动恒温压力夹具 |
工作方式：气动； 压力范围：10-200kN； 分辨率 0.1kN； 精度±5%±1kN； 温度控制精度范围:70-150℃，分辨率 0.1℃，精度±1.5℃； 夹头耐压： 夹头对机壳耐压: 峰值10k0V，1 分钟； 加热体对夹头耐压：峰值10kV，1 分钟； 夹头行程： ≥80mm； 台面直径: 大于Ф130mm； 夹头最大工作电流： 10kA(峰值、底宽 10mS、工作频率≤5Hz )； 夹头表面平面度≤20µs； 导柱间跨距：≮260mm； |
