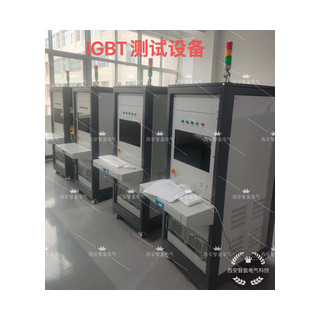

系统概述：
该系统是一套动态综合测试系统、测试参数多、精度高、具有过流、过热、水压不足等保护功能。具有连续工作的特点，测试程序由计算机控制，程序设定完成后可自动测试，系统采用内控和外控两种方式。便于工作人员操作。测试方法符合GB/T29332-2012/IEC 60747-9: 200 及GB4023-83 等相关标准。
采用计算机记录测试结果，并转化为EXCEL文件进行处理。
工作环境：
|
大气压力 |
86Kpa-106Kpa |
|
电网电压 |
AC380V±10% |
|
电网频率 |
50Hz±1Hz |
|
系统功耗 |
5KW-500KW |
|
电网功率因数 |
＞0.9 |
|
压缩空气 |
大于0.4Mpa 压缩空气宜进行前端去湿处理 |
|
冷却水压力 |
0.1~0.3Mpa |
|
冷却水流量 |
60L/min |
|
冷却水水质 |
纯净，应通过过滤器排除大于0.38mm的污粒 |
参数条件：
|
加热电流 |
直流50-4500A 显示精度0.1 A±3% |
|
|
加热时间 |
0.5s-10s，冷却时间：20-60s |
|
|
散热 |
设备采用水冷散热，1分钟内完成器件加热到结温降温到40℃的一个循环 |
|
|
热敏测试单元(选配) |
热敏电流 热敏电压 |
50mA-999mA/0.1mA/±0.2% |
|
1A-10A/0.1A/0.1A±0.2% |
||
|
1V-10V/1mV/±0.2% |
||
|
热阻单元(选配) |
功率计算 |
饱和压降 0.3-5V/0.01V/±0.2% |
|
温度采集 |
温度采集单元分辨率0.1°C精度±0.1°C热阻测试器件数量为1只。Vce/Ic/热敏电压/壳温各采一路 |
|
|
循环次数 |
1-1000000次 |
|
|
功率范围 |
去离子水冷却系统，至少100kW的冷却能力，水冷系统水温到-80度范围可调 |
|
|
控制方式 |
时间控制、结温控制 |
|
|
数据显示 |
计算机显示壳温、试验电流、试验次数、记录结果，并可转为EXCEL文件 |
|
|
脱机显示 |
脱机状态，面板显示6个工位的壳温，试验电流/次数、加热/冷却时间 |
|
|
水路 |
水路的回水采用开放式输出，冷却水路由甲方提供 |
|
|
电源 |
采用全波整流的直流电源，电流大小通过计算机控制。输出电流50-4500A |
|
|
测试参数 |
Vf、IC、VCE、VGE（th）、T1、T2、Rth、Zth |
|
