LED显示屏关键指标图解说明

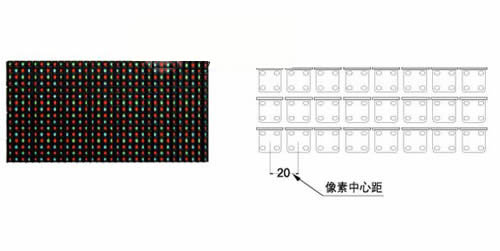

1) 物理指标 像素中心距pixel pitch(点间距)
相邻像素中心之间的距离。(单位：mm)

　　单位面积上像素点的数量(单位：点/m2)。点数同点间距存在一定计算关系
计算公式是：密度=(1000÷像素中心距)

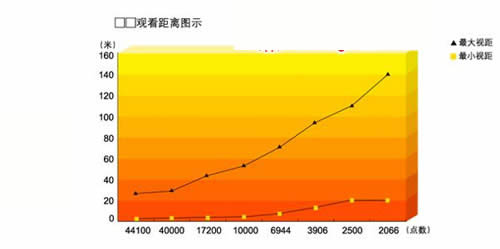

LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。

密度(点/m2)	点间距（mm)	最佳视距（米）
		最近	最远
44100	4.75	2	26
40000	5	3	28
17200	7.625	4	42
10000	10	5	55
6944	12	8	66
3906	16	15	88
2500	20	20	110
2066	22	20	140

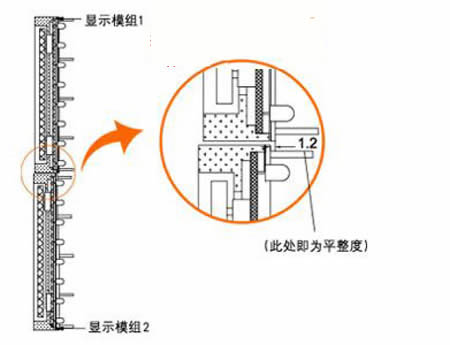

发光二极管、像素、显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。LED显示屏的平整度不好易导致观看时，屏体颜色不均匀。

　　 LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。灰度也就是所谓的色阶或灰阶，是指亮度的明暗程度。对于数字化的显示技术而言，灰度是显示色彩数的决定因素。一般而言灰度越高，显示的色彩越丰富，画面也越细腻，更易表现丰富的细节。

　　灰度等级主要取决于系统的A/D转换位数。当然系统的视频处理芯片、存储器以及传输系统都要提供相应位数的支持才行。一般为无灰度、8级、16级、32级、64级、128级、256级等，LED显示屏的灰度等级越高，颜色越丰富，色彩越艳丽；反之，显示颜色单一，变化简单。

　　目前国内LED显示屏主要采用8位处理系统，也即256（28）级灰度。简单理解就是从黑到白共有256种亮度变化。采用RGB三原色即可构成256×256×256=16777216种颜色。即通常所说的16兆色。国际品牌显示屏主要采用10位处理系统，即1024级灰度，RGB三原色可构成10.7亿色。

　　LED显示屏LED显示屏画面信息更新的频率。
一般为25Hz、30Hz、50Hz、60Hz等，换帧频率越高，变化的图像连续性越好。

　　LED显示屏显示数据每秒钟被重复显示的次数。
常为60Hz、120Hz、240Hz等，刷新频率越高，图像显示越稳定。

　　LED显示屏在法线方向的平均亮度。单位：cd/m2。
在同等点密度下，LED显示屏的亮度取决于所采用的LED晶片的材质、封装形式和尺寸大小，晶片越大，亮度越高；反之，亮度越低。

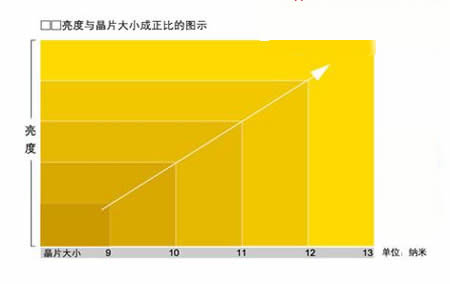

亮度与晶片大小成正比的图示

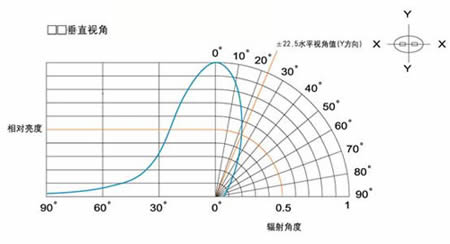

　　在水平和垂直两个方向的亮度分别为LED显示屏法线方向亮度的一半时,该观察方向与LED显示屏法线的夹角分别称为水平视角和垂直视角，一般以±表示左右和上下各多少度。

　　如果一块显示屏的水平视角为120度、垂直视角为45度，在此观看范围内能使所有观众享受到最佳的观看效果。超出此范围，观众将可收看到低于正常亮度50%的视觉效果。LED显示屏的视角越大，其受众群体越多，覆盖面积越广，反之越小。LED晶片的封装方式决定LED显示屏的视角的大小，其中，表贴LED灯的视角较好，椭圆形LED单灯的水平视角较好。视角与亮度成反比。

视角范围

灯材	水平	垂直
表贴LED灯	160	160
椭圆形LED灯	120	45
圆形LED灯	60	60

　　 LED是一种半导体器件，其寿命为10万小时。LED显示屏的寿命取决于其所采用的LED灯的寿命和显示屏所用的电子元器件的寿命。一般平均无故障时间不低于1万小时。
