| 村田制作所开发出集PFC电路和反激转换器于一体的LED照明电源模块 | |
| ||||||||
村田制作所开发出了集功率因数校正(PFC)电路与反激转换器（Flyback Converter）于一体的“单转换器型”LED照明用电源模块。并在2010年7月21日开幕的“TECHNO FRONTIER 2010（电源系统展）”上进行了展示。预计与独立封装PFC电路和绝缘型转换器时相比，新产品可以减小尺寸、降低成本、提高可靠性。新产品目前采用模拟控制，采用微控制器的数字控制版也正在开发之中。 为体现绝缘型（Isolated）PFC转换器的意义，村田制作所将该电源模块命名为“I-P转换器”。输入电压为AC100～240V，额定输出功率为60W，输出电压为28V，输出电流为2.2A。效率为85.2％，功率因数为0.997（输入电压为AC100V、输出电压为24V、输出功率为60W时）。外形尺寸为230mm×50mm×30mm。

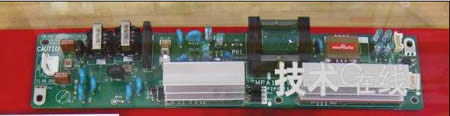

外观

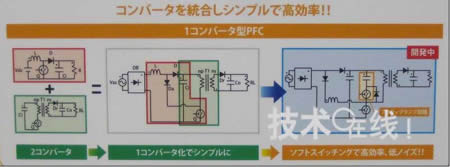

集PFC电路和反激转换器开关于一体

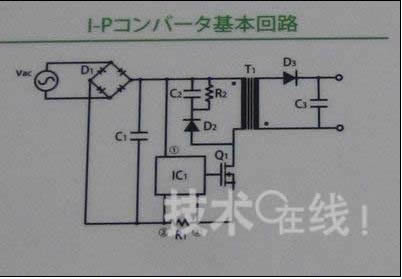

基本电路

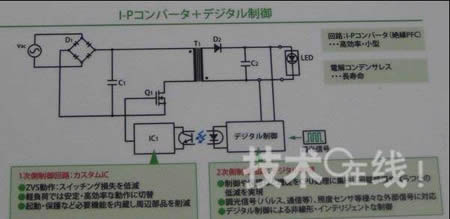

数字控制型 为了准确计算LED的驱动电源，控制用微控制器配置在电源的二次侧。基于PWM信号的调光输入，也通过该控制器接收。开关元件通过配置在一次侧的定制控制IC进行驱动。（编辑：绿光之翔） 相关阅读：
