| 6款低成本LED球泡灯内部结构解密(上) | |
2012-11-21 18:15:04 新世纪LED网 行业分类:其它 浏览 | |
| |
真明丽在8月中旬推出6.3元(1美金)3W LED球泡灯，没有最便宜，只有更便宜，首选科技在9月上旬以颠覆式的价格推出3元3W LED球泡灯，与此同时，TESS太一节能也一举推出62.5元(9.9美金)7W全周光LED灯泡，而30多元的LED灯管则早已数不胜数。价格不断突破底线预期，这是行业竞争的常态，各个行业概莫能外。 但这究竟是一种炒作还是产品另有玄机?抑或是低成本LED照明时代真的已经来临? 有业内人士指出，LED球泡灯中3W将是一个价格标尺，用以标示各企业在LED光源特别是球泡灯中的价格水平。新世纪LED网评测室特别策划，邀请中国赛西(广州)实验室作为权威的第三方检测机构，业内高级工程师刘工、梁工和陈工作为首席评测师，选取业内较有代表性的6款3W LED球泡灯作一期评测，进行深入解剖，综合对比，以考量目前业内LED产品的质量和价格水平。 6款3W LED球泡灯分别来自长方LED照明，三雄极光，鹤山银雨照明(真明丽)、中山鑫达、中山明然光电和深圳圆帅照明(首选科技)，价格从3元到65元不等。3元LED球泡灯是怎样造成的?65元是否为名牌出品?它们内部的结构又是怎样?新世纪LED评测室为您独家解密。 本期评测产品依据发光角度分为两组，其中A组：三雄极光、明然光电，发光角度为270℃;B组：长方LED照明，银雨照明(真明丽)、鑫达和圆帅照明(首选科技)，发光角度为180℃。如下为刘工、梁工及陈工为大家带来的评测详情。 一、包装和外观 首先看B组产品：

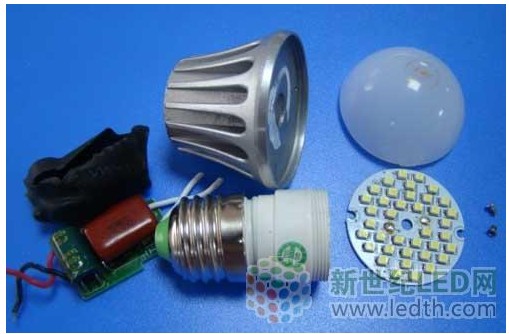

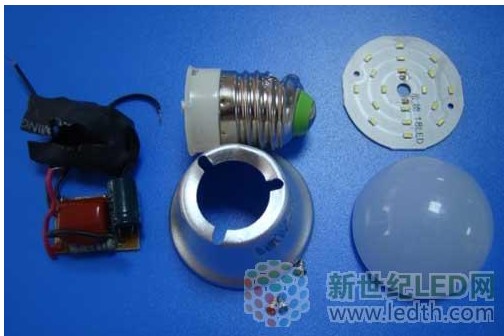

彩盒包装上印有比较详尽产品信息，包括：瓦数、色温、使用环境等;除银雨球泡灯灯体无标签外,其余三款在明显位置打上标签,包括厂家名称和产品参数。4款产品的发光角度为180℃。 二、灯具部件拆解 从拆解图来看,B组四款球泡灯均采用半球状球泡罩( PC乳白),通过塑料件连接散热体和E27灯头。在光源的选择方面,除银雨采用自家真明丽的COB外,其他四家均选择TOP LED，而在驱动电源的选择上，圆帅球泡灯采用的是开关电源，而其他三家都采用低成本的阻容降压电源。

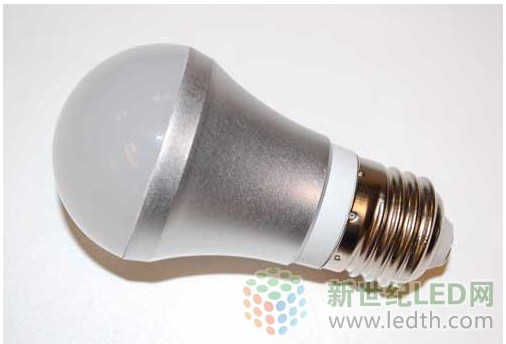

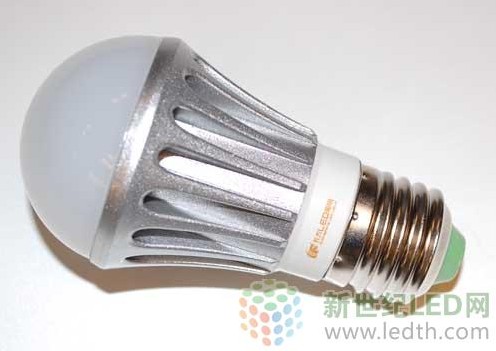

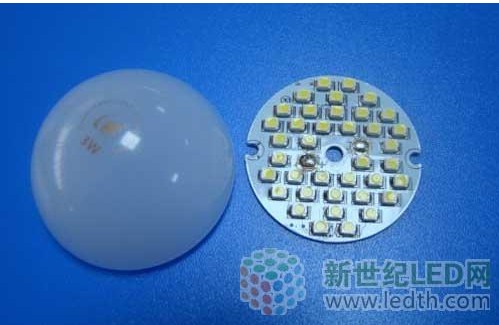

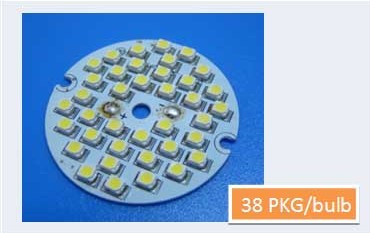

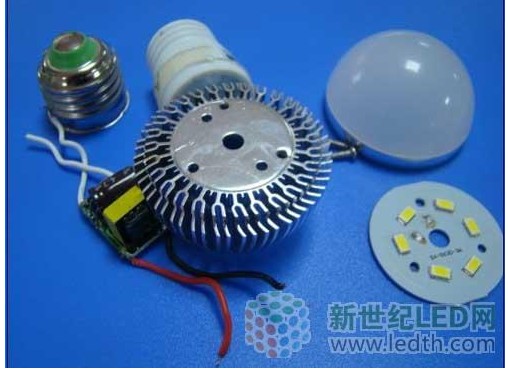

整灯重量排序依次为:长方(73g)>圆帅(55g)>银雨(41g)>鑫达(34g) ,这主要是四款球泡灯采用的散热体部件材质不同,鑫达和银雨的球泡灯采用旋压铝薄壳,有较明显的喷砂质感,圆帅球泡灯的散热体是车铝太阳花结构,长方球泡灯采用的是压铸铝散热体。四款球泡灯的结构部件不多,电气连接不复杂,装配工艺方面较为简单。 三、光源 长方LED球泡灯采用38颗3528封装的小功率贴片LED,串联方式为2并19串;色温为6164K,显指为70。

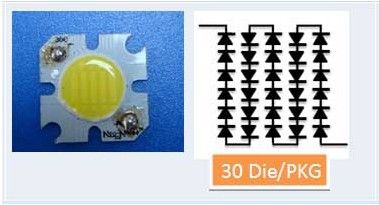

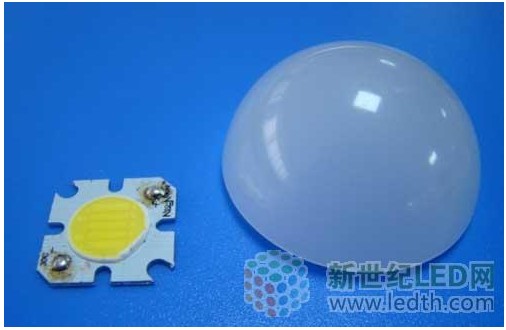

而银雨LED球泡灯则采用COB封装形式,共有30颗小尺寸芯片串联起来使用,色温5820K,显指75。

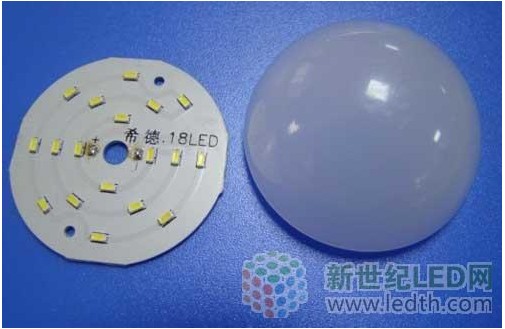

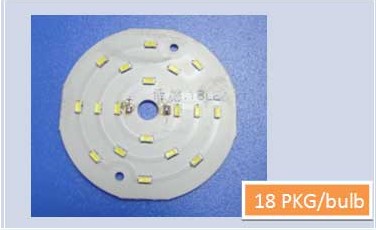

鑫达LED球泡灯采用18颗3014封装的冷白(6923K)光源串联,显指73。

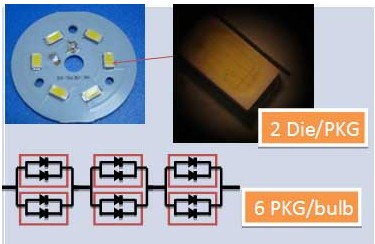

最后来看下圆帅照明，采用6颗5630封装的贴片式LED,串联方式为2并3串;在显微镜下能看到该5630光源是由两颗小尺寸的芯片并联而成。色温为5064K,显指为67。
四、光学结构 长方LED球泡灯PC罩透光率为79%,点亮时不见灯珠,但罩子边缘有两个局部暗区,这是由固定PCB的螺丝孔位造成的发光不均匀.整灯光束角实测为190度左右。
银雨LED球泡灯的PC罩透光率为85%,点亮时不见灯珠, 发光均匀无暗区.整灯光束角实测为145度左右。
鑫达LED球泡灯PC罩透光率为86%,点亮时不见灯珠,但罩子边缘有微小暗点,这和灯板上LED的排列有关,整灯光束角实测为178度左右。

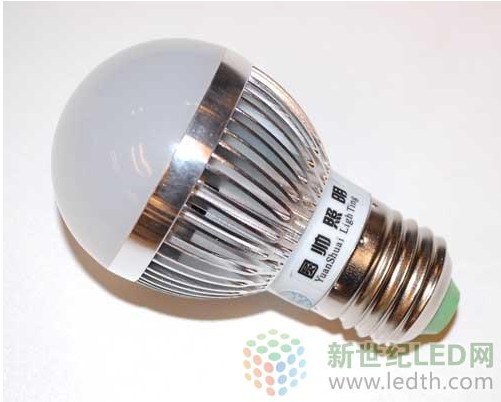

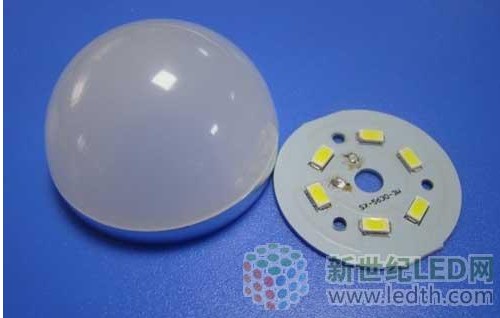

圆帅LED球泡灯PC罩透光率为80%,点亮时不见灯珠, 罩子边缘有轻微暗圈,整灯光束角实测为155度左右。

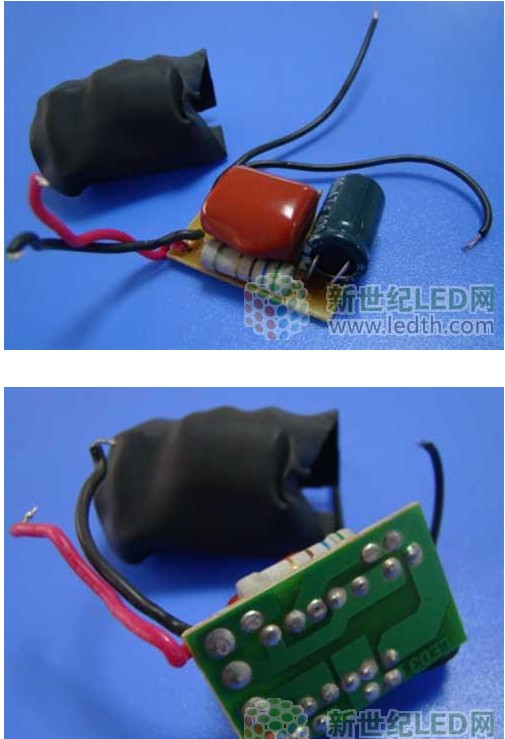

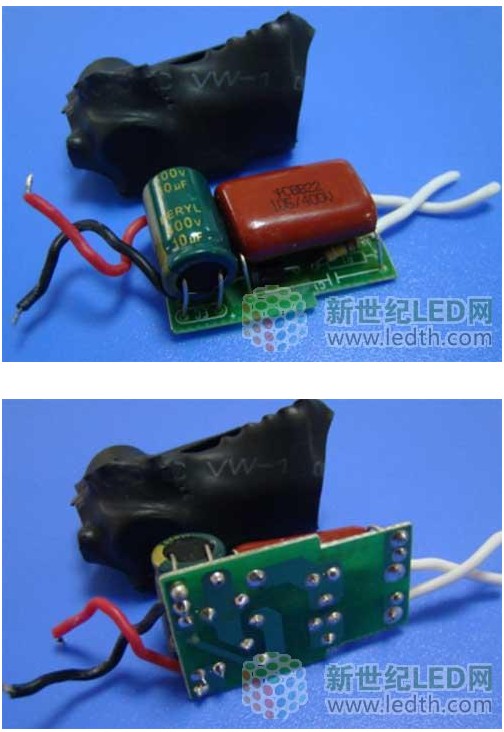

五、电源驱动 长方LED球泡灯采用低成本的阻容降压电源作为驱动,外套热塑管进行绝缘,配合2并19串共38颗3528LED的灯板,整灯功率为3.2W,功率因数0.24,输出电流和电压分别为49.92mA,60.92V,电源转化效率94.83%。

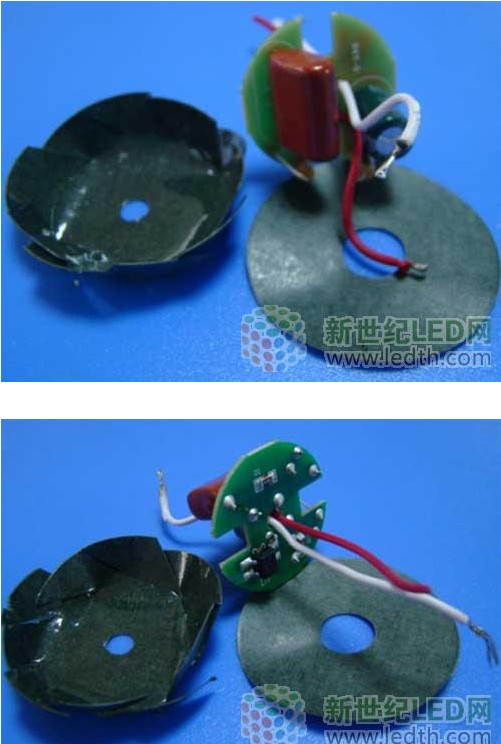

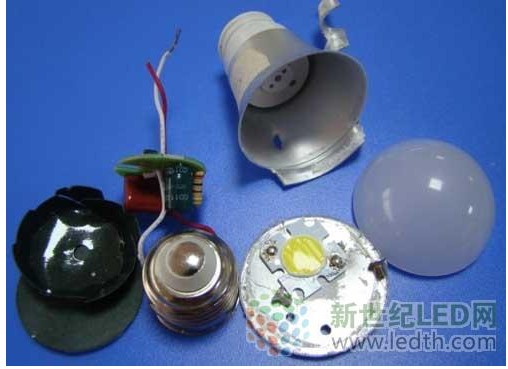

银雨LED球泡灯采用低成本的阻容降压电源作为驱动,由上下两片青稞纸包裹住进行绝缘,配合30颗芯片串联而成的COB光源,整灯功率为3.08W,功率因数0.36,输出电流和电压分别为27.7mA,94.23V,电源转化效率86.32%。
鑫达LED球泡灯采用低成本的阻容降压电源作为驱动,外套热塑管进行绝缘,配合18颗3014串联的的灯板,整灯功率为2.6W,功率因数0.29,输出电流和电压分别为30.19mA,61.75V,电源转化效率68.6%。

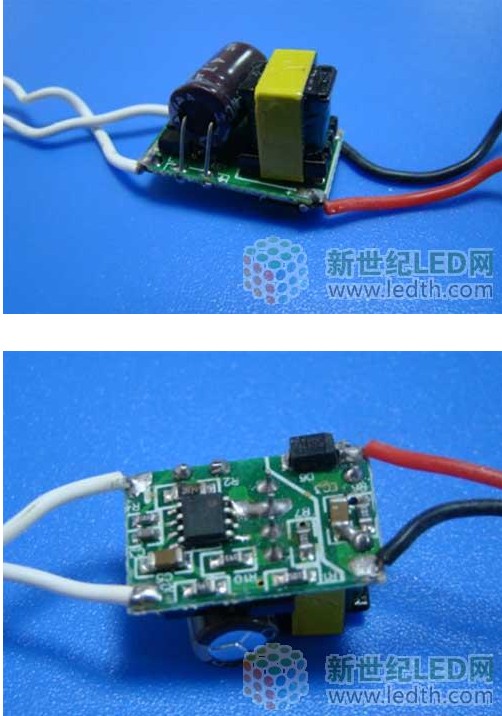

圆帅LED球泡灯采用隔离开关电源作为驱动,没有任何绝缘材料包裹，这可能会造成耐高压测试过程中电源击穿.该 灯实测功率为4.1W,功率因数0.43,输出电流和电压分别为269.5mA,11.61V,电源转化效率75.6%.从前面光源的分析知其小芯片的的串联方式实际为4并3串,也即单科芯片通过的电流为67mA左右,超过了该芯片的正常工作电流,造成灯珠压降上升(11.61V/3=3.87V),整灯功率增加到4w。电源电流选用不当易造成光源的光衰严重,提前结束灯具寿命。

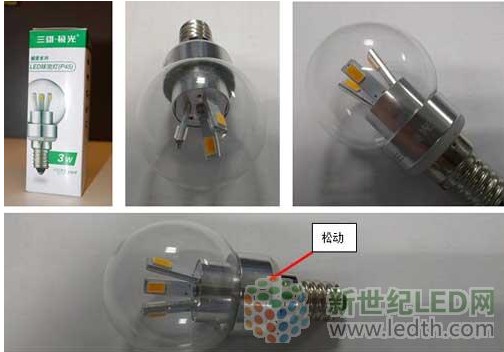

再来看A组产品： 一、 包装和外观  三雄极光3W LED球泡灯  明然光电3W LED球泡灯 而A组产品包装精美，都印有比较详尽产品信息，包括：瓦数、色温、使用环境等。三雄极光灯体上有打上标签，明然光电灯体上无标签。两款产品的发光角度为270℃。 二、灯具整体情况 三雄极光LED球泡灯使用车铝散热器，表面没有作任何处理，铝本色。透过一个直径45mm透明圆型玻璃罩可以看到里面6个5630的LED光源。产品表面有产品的相应信息。E14的塑料灯头与车铝散热器配合有松动现象。

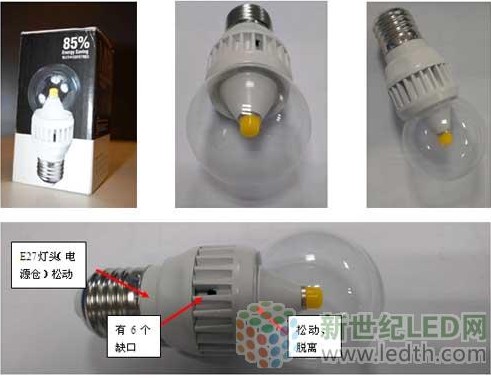

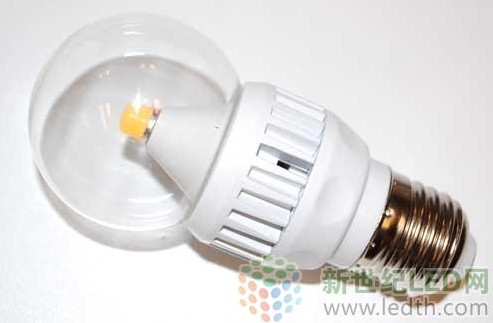

而明然光电LED球泡灯整体外观不错：使用压铸铝散热器，表面喷白色粉，散热器有6个缺口，估计是用于空气对流改善散热用的;透过一个直径50mm透明圆型玻璃罩可以看到里面一个整体式的光源LED。

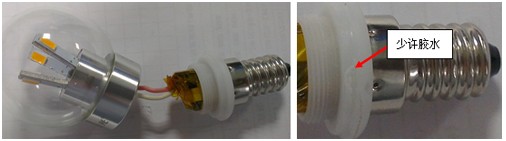

灯具表面没有任何关于产品的信息。玻璃罩有松动、脱落现象。E27灯头(电源仓)位置同样有松动现象，但没有脱落危险。 三、灯具部件拆解 经拆解发现，三雄极光LED球泡灯E14的塑料灯头与车铝散热器使用螺纹配合，并使用粘胶工艺达到防滑、防反扭。胶量不够、打胶不均匀，达不到防滑、防反扭的作用。

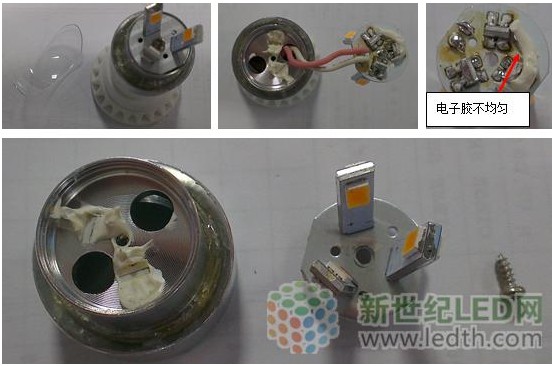

内部结构：三雄极光LED球泡灯三根双面MCPCB板直插在一块圆形MCPCB板上，利用12个焊点固定。上面6个0.5W的5630串联在一起。安装好的LED模块利用一个M2自功螺丝紧固在车铝散热器上。整个传热过程是通过12个LED焊点到一块直径17.5mm厚0.8mm薄铝片传导到车铝散热器上，散热效果有影响。使用一层电子胶来保护LED焊点避免与车铝散热器接触?打胶工艺差。
明然光电LED球泡灯玻璃罩与压铸铝散热器采用粘胶工艺结合：胶量过小、打胶不均匀(导致玻璃罩有松动、脱落现象)。

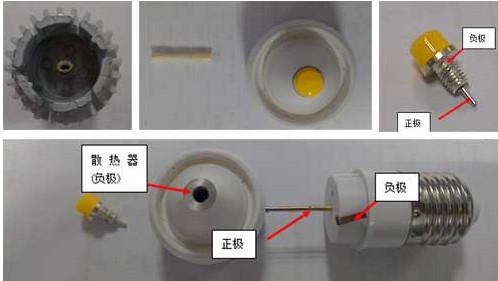

E27灯头(电源仓)透过一个压铸铝环与散热器作螺纹配合固定：没有任何防滑、防反扭措施、配合公差范围过大，导致E27灯头(电源仓)松动)。LED与散热器使用螺纹配合，散热面接触充分，传热好。散热器内部使用一根黄蜡管保护，防止LED的正极和散热器(负极)接触。E27灯头(电源仓)与散热器配合后，E27灯头(电源仓)的负极与散热器充分接触，使后者带电变成负极。LED内部9-10芯片并联在一起，环绕成一个圆(最顶部没有芯片)。

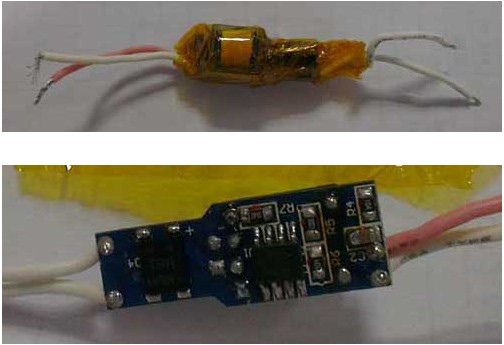

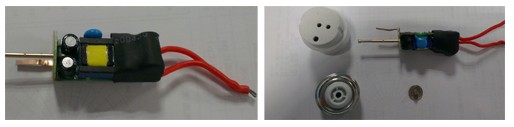

四、电源驱动 三雄极光LED球泡灯电源使用隔离方案，整个电源使用一层高温绝缘胶纸保护。(注：高温绝缘胶纸很容易给电子元器件的焊点剌穿，使用时焊点一定要平滑，不能有毛剌)。电源输出：电压19.3V，电流120mA。
明然光电LED球泡灯的电源使用隔离方案，输入位置的电子元器件使用热缩套管保护。电源输出：电压2.9V，电流830mA。
五、下节预告 6.3元(1美金)银雨3W LED球泡灯是神马还是浮云?6款3 W LED球泡灯的实测数据及散热效果如何?根据以上内容，您是否已经猜出每一款的价格?新世纪LED网评测室下一节将继续报道各款价格及首席评测师的独家点评!并公布第三方检测机构检测的6款产品光电参数!敬请关注 | |
| � |
