6款低成本LED球泡灯内部结构解密(下)

6款低成本LED球泡灯内部结构解密(下)
2012-11-21 18:13:17 新世纪LED网行业分类:其它浏览

　　新世纪LED网评测室推出《6款低成本LED球泡灯内部结构解密(上)》之后，引发了各方争议，作为LED人士，您怎么看? 根据上一节的结构拆解，您是否已经猜出每一款的价格?各款产品的最终效果如何?新世纪LED网评测室在这一节将进一步报道价格、散热结构及散热效果，并有首席评测师的独家点评以及公布第三方检测机构的检测数据!为您呈现多维视角的LED球泡灯!

　　五、散热结构

　　散热是LED灯具关键而又重要的一环，虽然本期评测的产品只是3W，但散热问题仍然会掣肘其寿命及光效和光品质的发挥。首先来看B组产品的散热结构：

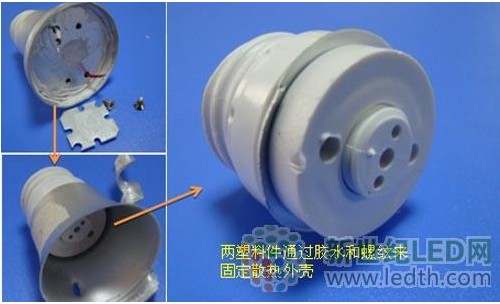

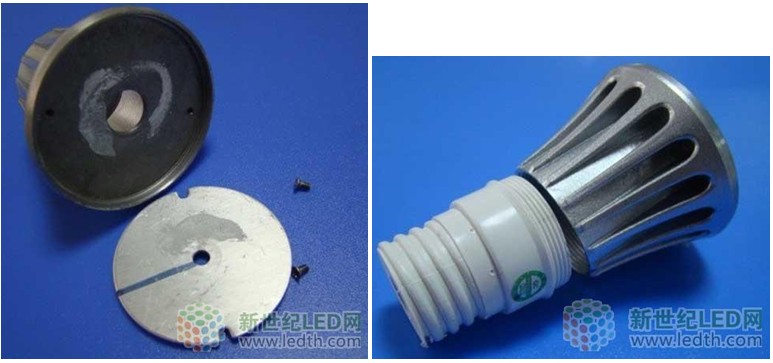

长方3W LED球泡灯的散热体

　　长方3W LED球泡灯的散热结构部分，PCB灯板涂导热胶后用螺丝固定在压铸铝散热体基座上，利于PCB板的导热;散热体导热系数不高，但外壁肋片增加了散热体与外界空间的换热面积，换热效果加强;发热源与散热体间导热介质涂抹面较小，且不均匀，不能充分利用导热介质的导热特性。

银雨3W LED球泡灯散热体

　　银雨3W LED球泡灯散热体外壳采用旋压薄铝壳，不同之处在于中间多了1 mm厚铝薄板用于导热和放置COB灯板。COB灯板底部与散热体间硅脂量少且涂抹不均匀，会影响热传导。

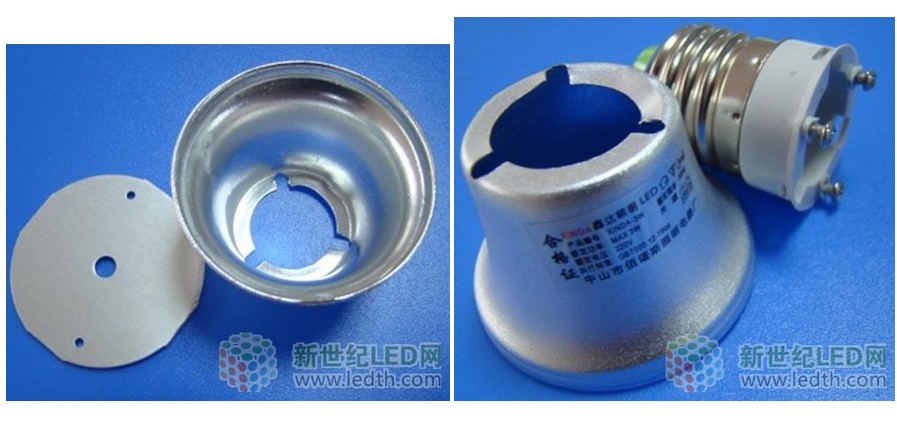

鑫达3W LED球泡灯散热体

　　鑫达3W LED球泡灯和银雨一样均散热体为旋压件光滑面喷砂结构，导热系数虽高，但壁薄且PCB与散热体间接触面积很小，热传导影响较大;散热体与灯头使用螺丝固定，散热体底部铝壳向内伸进，且螺丝孔较大，对热对流和热传导有一定作用。

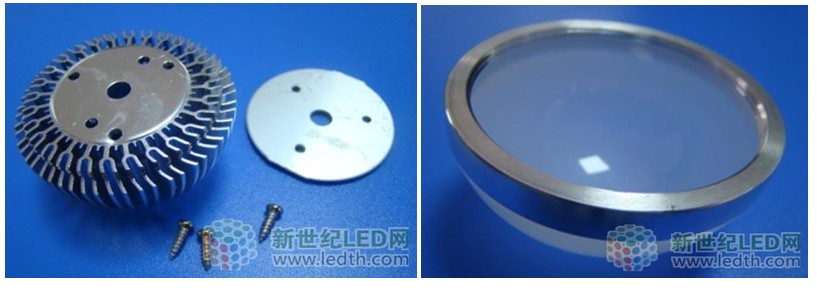

圆帅3W LED球泡灯散热体

　　圆帅3W LED球泡灯散热结构部分，PCB灯板用3颗螺丝固定在高导热系数的太阳花车铝散热体上,两者之间无导热介质，热传递效果会有影响;太阳花结构和灯罩螺纹连接，灯罩上的铝环也能起到部分导热作用。

　　六、热学测试

　　以上结构谁能最大限度达到散热效果?且来看看各款的热学测试结果!

　　从温度测试的结果来看,采用旋压薄铝壳作为散热体的鑫达和银雨两款球泡灯散热效果较差;圆帅球泡灯的温度测试结果偏高,因为它的功率高了1W(功率偏高的原因在电源驱动部分说明);散热效果最好的是长方的球泡灯。

　　再看B组产品：

　　由于B组产品在上一节的拆解内容中，已经将散热部分详细讲到，所以在此节内容就不作赘述。而这两款产品的外观较为特殊，采用了与透明款白炽灯泡相同的透明玻璃外壳，而非LED灯泡通常采用的白色半透明玻璃外壳。并且发光角度为270℃，所以把它们的发光效果及配光曲线图一一列出，作直观的对比。

　　五、配光曲线及发光效果

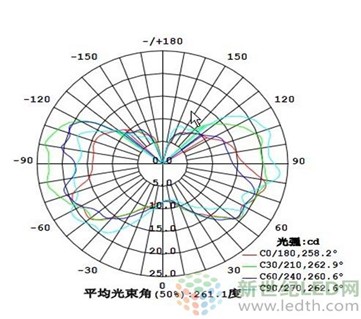

三雄极光3W LED球泡灯配光曲线及发光效果

　　三雄极光3W LED球泡灯从发光效果来看：

　　1.发光不均匀有暗区，发光角度达到261;

　　2.由于使用透明的玻璃罩，透光效率高，但眼睛能够直射LED光源，相对带混光效果的玻璃罩比较刺眼。

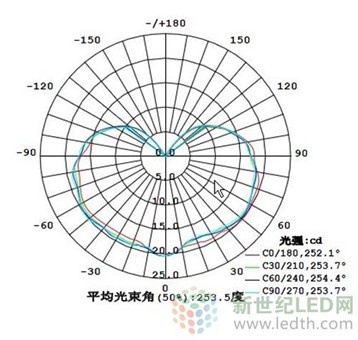

明然光电3W LED球泡灯配光曲线及发光效果

　　明然光电3W LED球泡灯从发光效果来看：

　　1.发光均匀无暗区，发光角度达到235;

　　2.由于使用透明的玻璃罩，透光效率高，但眼睛能够直射LED光源，相对带混光效果的玻璃罩比较刺眼。

　　六、热学测试

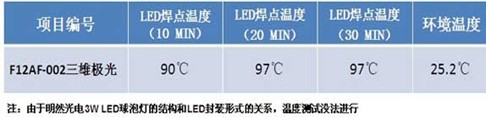

　　由于产品的结构和LED封装形式的关系，明然光电3W LED球泡灯的温度测试没有进行。以下为三雄极光的热学测试结果：

　　从上表看，温升上升速度是比较快的。

　　以上分别为A组、B组产品的全部拆解测试，接下来看看他们的价格以及电光源测试数据。

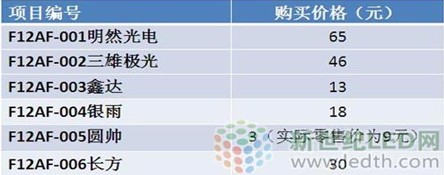

　　七、价格

　　不管它们的用料、设计以及结构如何，价格和效果的PK才是它们的终极战。LED灯能否飞入寻常百姓家，实现低成本LED照明，价格是一个绕不过的坎。高调宣称已经实现价格甜蜜点的银雨是否确实如其所说?圆帅照明是否又是价格的破坏者?3元的价格从何而来?以下一一揭晓。

　　明然光电在价格方面“独占鳌头”，以65元的价压群雄;而银雨在零售价中却未能如其所说，实现零售价1美元，至少在现在这个时期零售价仍为18元;圆帅照明虽然以3元的价格卖出，但只限于2000个，属于促销价格，据悉，其实际零售价则为9元，但也可以问鼎这6款产品的价格之最了。

　　八、评测师独家点评

　　【首席评测师梁工、陈工】

　　此次拆解评测的四款3W球泡灯定位为LED球泡灯市场的低端产品,主要满足国内市场的需求。性价比高的球泡灯会更受终端消费者的欢迎，也是厂家追求的产品设计方向。在小功率球泡灯的成本控制方面，很多厂家倾向采用简单的结构部件和便宜的电源驱动(如阻容降压电源)来降低成本。因为功率较小，在热设计方面可以放低要求，可以采用导热系数较低的材料(比如陶瓷和工程塑料)或减少用铝量来设计散热部件达到降低成本的目的。注重成本控制的同时不可忽视产品的性能，采用阻容降压电源可以降低成本，但是电源的可靠性和绝缘性防护要需做好充分的测试;LED芯片的超电流使用会造成LED光源压降上升，整灯功率增加，使得光源的光衰严重，提早结束球泡灯的寿命。

　　【首席评测师刘工】

　　明然光电：

　　优点--在外观上此款产品给我的感觉还是比较能吸引眼球的，能让人看一眼就会记住它。结构方面也没有太过复杂，整个装配没有使用一根螺丝，零部份不多，生产、装配工艺简单。

　　缺点—玻璃罩和E27灯头(电源仓)的安装工艺要加强;整个灯具的电气方案我认为要改掉，须然是低压输出，并且是隔离电源，但是外壳带电还是不允许的。

　　三雄极光：

　　优点--外观上此款产品由于使用了透明的玻璃窗罩，能直观地看到在光源的处理上比较独特，同样能让人看一眼就会记住它。结构也相对简单。

　　缺点—LED焊接工艺比较复杂，控制困难，且防触电的打电子胶这道工程没能做好。产品表面没有做任何处理，给人廉价的感觉。另外就是散热恶劣，严重影响寿命。

　　九、电光源测试报告

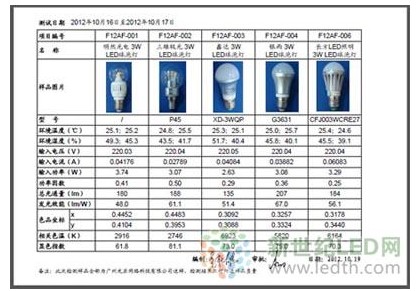

　　在本期评测中，新世纪LED网评测室特别邀请权威的第三方检测机构——中国赛西(广州)实验室，作为新世纪LED网评测室的指定检测机构，对参与评测的产品进行检测，出具客观、权威的检测数据，以供业界参考。本期参与评测的6款产品的所有检测数据已经出炉，欲知各款产品的光通量、光效、色品坐标及显色指数等光电参数如何，请见附件报告!

　　注：圆帅球泡灯由于在检测机构检测时，刚点亮不久就已不亮，后经评测师分析是灯头接线问题，排除故障并测试了相应的数据。因此，圆帅照明灯泡的检测数据单独一份报告。

�
